TD-C80W-2

Add to inquiry box
Product information

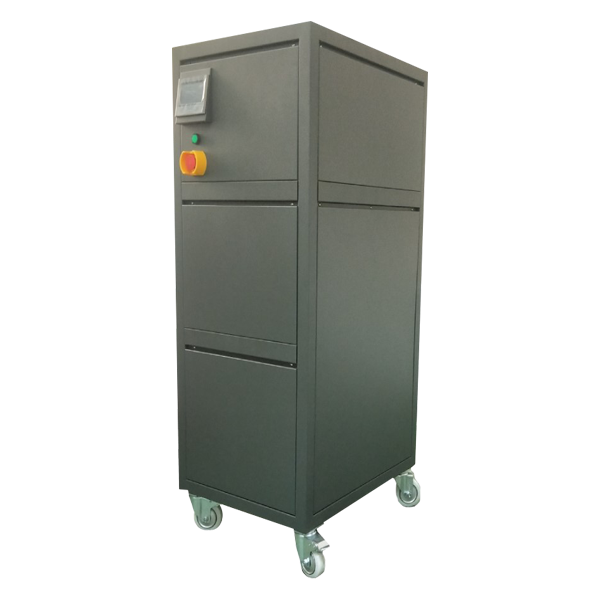

負80度C超低溫水冷式冰水機
  TD-C80W-2
冷卻能力Cooling capacity
加熱能力Heat capacity		 600 W @ -80℃
2000 W @ 20℃
水槽容量Tank capacity 12 L
泵浦流量Pump flow rate 最大流量 32 L/Min
額定流量 1.9~26.9 L/Min
控溫精度Temperature stability ± 0.1℃
電源Power 三相220V 30A
進出口管徑Port size 1/2"
溫度設定範圍Set temperature ragne -80 ℃ ~ +25 ℃
N2氮氣 0.2 L
尺寸: W- D- H- 730x556x1430 mm ± 20 mm
其他說明 *數位流量 / 冷媒高壓與低壓顯示
*4.3" 彩色HMI
*通訊: RS-485
保護裝置
  • 冷卻系統高壓保護(一次,二次) (數位)
  • 冷卻系統低壓保護(一次) (數位)
  • PCW壓力不足保護
  • 過低溫保護(數位)
  • Heater高溫保護
  • 泵浦電流過載保護
  • 壓縮機電流過載保護


機型規格 (另)

項目名稱 規格
Cooling method冷卻方式 Water-cooled refrigeration
Control method控制方法 PID
Human Machine Interface人機介面 4.3”彩色HMI
Recommended Standard通訊協定 RS-485
Ambient temperature/humidity環境溫度/濕度 25℃ / 60%
Circulating fluid system
循環流體系統		 Set temperature ragne操作溫度範圍 -80°c~+10°c
Cooling capacity (60Hz) -80度冷卻能力 1200W
Heating capacity (60Hz) @20℃加熱能力 2000W
Temperature stability溫度穩定 (空載) ±0.1℃
Pump Rated flow (60Hz) 額定流量 1.9 LPM ~ 26.9 LPM
Pump Maximum flow rate (50/60Hz) 最大流量 32Lpm
Pump Maximum pump head (50/60Hz) 最大 78m
Pump Output  1kw
Tank capacity 容量 8L
N2氮氣 0.2L
Port size端口大小 ½ , 12.7MM
extended port擴展端口 PT  female
Facility water system
設施供水系統		 Temperature range溫度範圍(小於)
(例如18℃)		 10℃ ~ 25℃
Pressure range壓力範圍 0.25~0.4mpa
Required flow rate (50/60Hz) 要求的流量 26 LPM
Inlet-outlet pressure diff. of facility water
入口壓力差。 設施水		 0.28 MPA
Port size端口大小 ½ , 12.7MM
Electrical system
電子系統		 Power supply電源 3ψ 220V 20A
Circuit protector電路保護器 30A
Applicable earth leakage breaker capacity
適用的漏電斷路器容量		 30mA
氣體供應 氮氣 1 LPM
RS-485功能(MODBUS RTU)
  • 讀取實際溫度值
  • 讀取警報
  • 設定溫度設定值
  • 開機及關機
尺寸: W╴ D╴ H╴ 730 x 556 x 1430 ± 20mm



保護裝置

  • 冷卻系統高壓保護(一次、二次)(數位)
  • 冷卻系統低壓保護(一次)(數位)
  • PCW壓力不足保護
  • 過低溫保護(數位)
  • Heater高溫保護
  • Pump過電流保護
  • 壓縮機過電流保護
